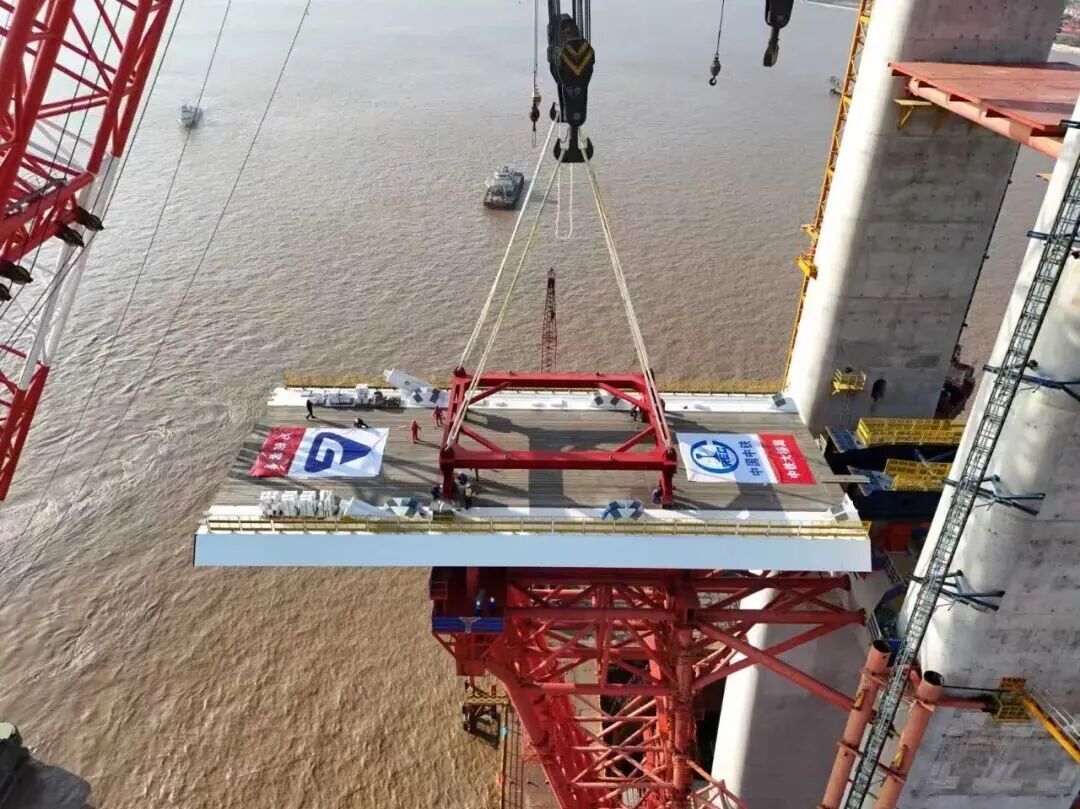

11月15日，在浙江杭州灣海鹽側離岸約0.4公里的海面上，重達626噸的鋼梁在浮吊船的吊裝下，精準架設到8號主墩墩頂，標志著由滬杭客專公司建設管理、中鐵大橋局承建的杭州灣跨海鐵路橋，北航道橋鋼梁開始架設，項目建設取得階段性進展。

1

杭州灣跨海鐵路橋是南通至寧波高速鐵路（簡稱通甬高鐵）控制性工程，位于既有杭州灣跨海公路大橋上游約7公里處，全長29.2公里，由北、中、南三座航道橋及26公里引橋組成，采用時速350公里的雙線無砟軌道設計，屬超長大高速鐵路橋梁集群工程。

杭州灣跨海鐵路橋北航道橋長932.7米，采用跨徑為（71.85+169.5+450+169.5+71.85）米鋼箱-鋼桁組合梁斜拉橋結構，主跨450米，是目前在建的世界最大跨度無砟軌道斜拉橋。

該橋主塔高200米，采用曲線H形鋼筋混凝土結構，配套空間雙索面斜拉索體系，共設56對斜拉索，單根最大長度245.976米，最大重量24.92噸。其錨固系統采用氣密設計，以保障長期安全，該橋縱斷面為11.5‰的人字坡，變坡點設于中跨跨中，豎曲線半徑為25000米，設計與施工難度較大。

杭州灣是世界三大強潮海灣之一，以強潮、急流、臺風頻發著稱，全年六級以上大風天數約180天，最大潮差近9米，建設條件復雜。

項目團隊經多方案比選，確定采用鋼箱-鋼桁組合梁結構，下弦鋼箱梁內高2.526米、上部鋼桁高12米，兩鋼桁橫向中心距14米，兼顧抗風穩定性與結構承載能力，具有鋼箱梁的抗扭剛度與鋼桁架的輕量化優勢，能有效滿足時速350公里的通行需求、40.6米/秒百年一遇的設計風速影響等。

北航道橋下弦鋼箱梁共設計39個節段，此次架設的首個鋼箱梁為BX1+BX2節段，總長度41.15米、重626噸，通過“盈尚1”浮吊精準吊裝就位，后續節段將由架梁吊機逐段架設。

施工過程中，中鐵大橋局項目部聯合橋科院、設計分公司等研發力量組成專業團隊，施工過程中全面應用信息化智能手段，使用項目級施工管理平臺實時監控施工進度與資源調配，打造智慧工地典范。

運用海上施工風險管控系統，結合GNSS定位與氣象水文數據，可動態預警通航與作業風險。依托智能化架梁系統，實現吊機走行、鋼梁對位等自動化控制，精度達5毫米。配備36套SWD-1200步履頂推器、76臺600噸自鎖千斤頂?shù)葘I(yè)設備，同步采用有限元分析與施工監控系統，實時監測鋼梁線形與應力狀態，確保施工安全。

北航道橋首個鋼梁架設意味著大橋建設正式進入上部結構施工階段，目前大橋整體施工進度超過60%，預計2027年年底建成。

通甬高鐵是我國“八縱八橫”高鐵網沿海通道的重要組成部分，自鹽城至南通高鐵南通西站起，向南經江蘇省蘇州市、浙江省嘉興市、寧波市，引入寧波樞紐寧波站，新建線路長301公里，設計時速350公里，全線設10座車站。

通甬高鐵建成后，將與鹽城至南通高鐵京滬高鐵等多條線路相連，對于打造“軌道上的長三角”、完善區域路網結構布局、方便沿線人民群眾出行、推進長三角一體化高質量發展等具有十分重要的意義。

????
